定制艦船化工制造用鈦法蘭 鈦環 鈦合金管

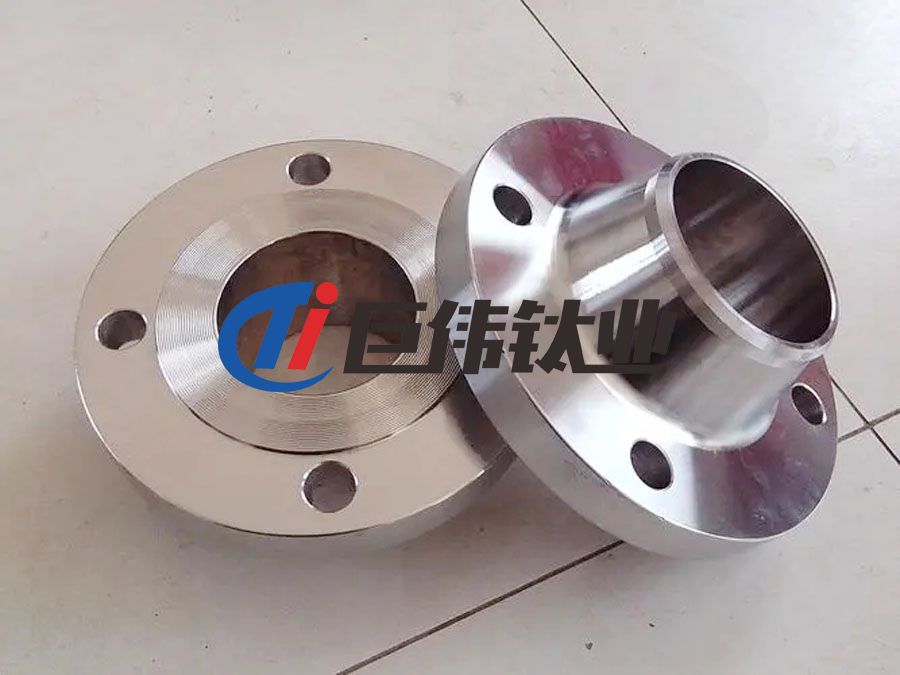

一、產品名稱：鈦法蘭 、鈦合金法蘭

執行標準：國標-HG20592 、美標-ANSI B16.5 、日標JISB2220、德標-DIN2627-2628、英標BS、俄標.

材質牌號：TA1、TA2、TA9、TA10、TC4 (GR1、GR2、GR5、Gr7、GR9)

生產工藝：鍛造

用途：

鈦法蘭屬于一種連接器，用于管道、閥門、設備、石油化工裝置：

1、平焊法蘭、帶頸對焊法蘭、整體法蘭使用閥門配套。

2、帶頸平焊、承插焊法蘭使用于石油化工裝置。

3、螺紋法蘭在工程建設中比較常用，安裝方便不需要焊接。

4、松套法蘭、法蘭蓋使用于腐蝕性管道系統使用。（法蘭蓋用管道端部或做封頭使用）。

承壓情況：美標和國標壓力對照

CLASS 150LB====(pn0.6,pn1.0,pn2.0,pn1.6)

CLASS 300LB====(pn2.5,pn4.0,pn5.0)

CLASS 600LB====(pn10.0 )

CLASS 900LB====(pn15.0)

CLASS 1500LB====(pn25.0)

CLASS 2500LB==== (pn42.0)

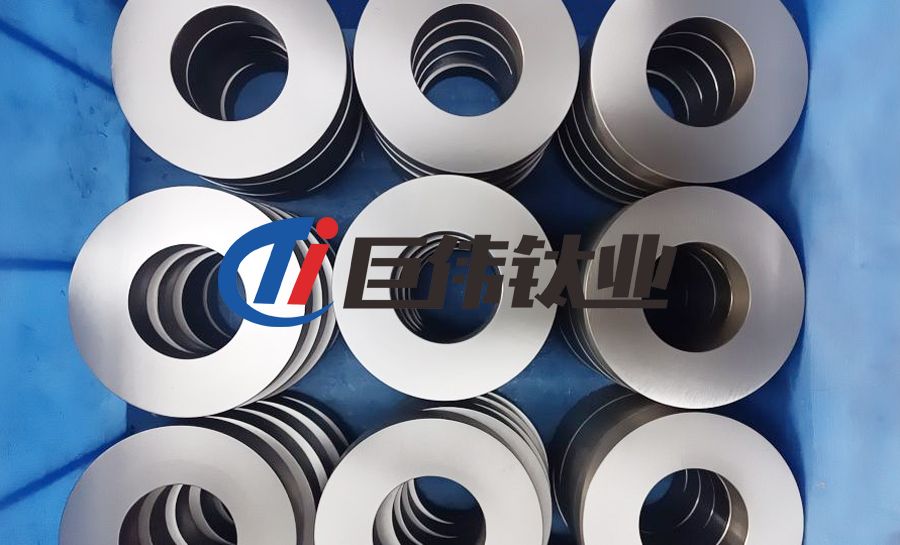

二、產品名稱：鈦環

TC4鈦合金屬α+β型鈦合金，它的組成為Ti-6AL-4V，退火組織為α+β相，它含有6％的α穩定元素鋁，通過固溶強化使α相的強度得到提高，釩穩定β相的能力較小，因此退火組織中β相的數量較少,大約占7—10％。

TC4鈦合金在不同的熱處理和熱加工條件下，其基本相α、β的比例、性質和形態是很不相同的。TC4鈦合金的α+β轉變溫度在1000℃左右，若將TC4加熱到950℃，空冷后所得組織為初生α+β轉變組織，如果加熱到1100℃、空冷，則得到粗大的完全轉變的β相組織，稱為魏氏組織。如果加熱和變形聯合作用，對TC4合金的組織和性能的影響更為顯著，如果將TC4合金加熱到α+β轉變溫度以上，但變形較小，所得的組織的特征是原始的β晶界完整，晶粒比較粗大，晶內的片狀(或針狀)α相按一定位相排列，即形成魏氏組織。相應于這類組織的性能特點是：塑性、沖擊韌性較低，但抗蠕變能力較好。如果開始變形溫度在β轉變以上，但變形程度足夠太，則得到的魏氏組織的特征是：α相勾劃出的β晶界不同程度被粉碎，因而不完整、不清晰，條狀α相不同程度被扭曲，這種組織被稱為網籃狀組織。相應于這類組織的性能特點是塑性、沖擊韌性較魏氏組織較好．接近或相當于等軸細晶組織，高溫持久和蠕變性能也較好。如果加熱溫度低于β轉變溫度，而且變形程度足夠，所得組織特征是在等軸組織α相的基體上分布有一定數量的小島狀的β相或β轉變組織。即得到所謂等軸組織。這種組織的性能特點是綜合性能較好，特別是塑性和沖擊韌性較高。如果在α+β相區高溫部分變形后又經高溫退火(退火溫度接近β轉變溫度)，就得到混合型組織，即在β轉變組織基體上分布一定數量的等軸α相(或初生α相)，這類組織的性能是綜合性能好。

從以上對金相組織的分析可以看出，若TC4性能下降，可能由鍛造過程中兩個環節引起：

①加熱溫度過高，達到或超過β轉變溫度；

②鍛件變形程度不夠大。

從鍛造工藝上分析

TC4鈦環如果始鍛溫度超過合金的β轉變溫度，由于β晶粒劇烈長大，鍛后形成魏氏組織。在機械性能上的反映是，鍛件的室溫塑性很低，不合技術要求，鍛造溫度對α+β鈦合金的β晶粒尺寸與室溫性能的影響是隨著溫度的提高(β相轉變以上)β晶粒變大，而延伸率和斷面收縮率變小。這種由于鍛造溫度超過合金的β轉變溫度，而使鍛件晶粒長大，塑性下降的現象，稱為β脆性。因此，對于α+β鈦合金，為了避免β脆性，同時使鍛件具有良好的綜合性能，應在其B轉變溫度以下鍛造。鈦合金的β轉變溫度不僅與合金的成份有關，而且即使同一牌號的合金其α+β轉變溫度也可能隨爐而異。

鈦合金變形抗力比較高，而其導熱性又比較差(鈦合金的導熱性為鋼的1/5，鋁合金導熱性的1/15)。因此，在合金劇烈流動和過重錘擊下，由于變形效應可能使鍛件個別部位的溫度顯著上升，若此溫度超過β轉變溫度，則會引起不希望的后果。

變形程度對鈦合金的性能也有影響．變形程度過大、過小都會引起晶粒粗大，造成性能下降。因此，鈦合金鍛造時，每一火的變形程度應大于15~20％，小于85％。

由以上分析．可以初步確定出可能引起TC4鈦合金性能不合格的幾個因素：

①鍛坯加熱時溫度過高、超過了該批鍛件的β轉變點；

②成份偏差，致使該批鈦棒的β轉變點降低，使得鍛坯在正常溫度下加熱就超過了β轉變點：

③鍛造時單次錘擊過重，致使單次變形程度過大，從而引起局部過熱和聚集再結晶．使TC4鈦合金性能下降：

④鍛后熱處理溫度過高，使TC4鈦鍛件溫度接近和超過了β轉變點。使熱處理后的鍛件組織呈魏氏組織，從而降低了鍛件性能。

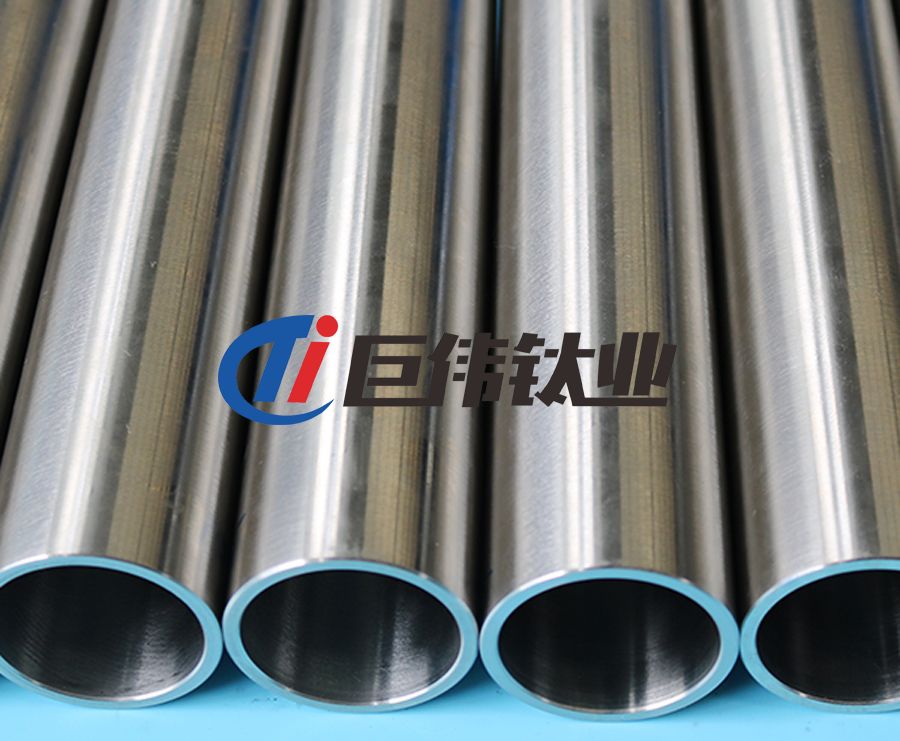

三、產品名稱：鈦合金管

1、規格、牌號

2、分類：

1）、生產方法： 冷軋、擠壓

2）、檢測：超聲檢測，渦流檢測，水壓檢測，氣密檢測

3）、性能：鈦及鈦合金管材，有優良的強度，硬度，密度小質量輕，比強度高，耐高溫，耐低溫，有良好的機械加工性能，耐腐蝕性能極好，無磁無毒，換熱性能良好。同時具有記憶性，超導性。儲氫性能非常突出。

4）、鈦合金管產品廣泛用于航海，航天，真空制鹽，汽車工業，醫療體育，造紙紡織工業，電力工業，冶金工業，氯堿行業，化肥行業，海水淡化，儀器儀表制造，氯堿制造設備，電力設備，海水養殖，海洋清潔設備等行業。
