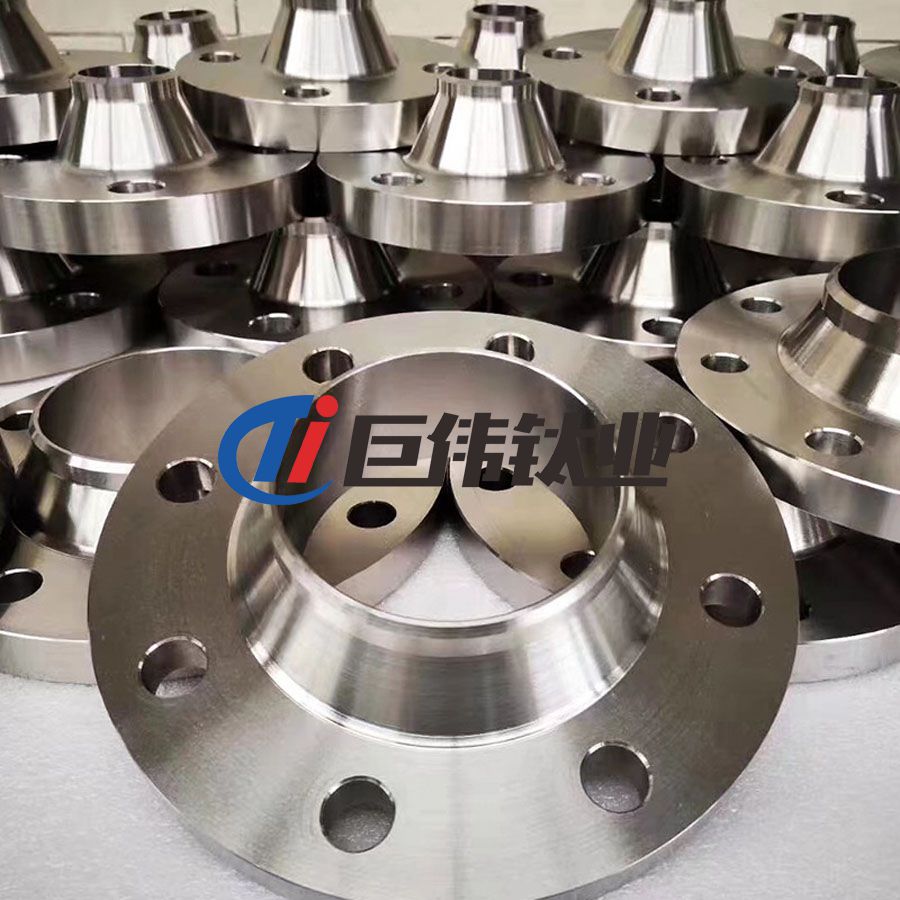

巨偉鈦業介紹鈦法蘭常用的密封方式

鈦法蘭的密封方式有幾種？巨偉鈦業將相關資料整理如下：

法蘭密封面形式：平面(FF) 、突面(RF) 、凸面(Ｍ) 、凹面(FM) 、凹凸面(MFM) 、榫面(T) 槽面(G) 、榫槽面(TG) 、環連接面(RJ)。

全平面密封面FF：常與平焊型式配合以適用于操作條件比較緩和的(PNg 1.0) 工況下。

突面密封面RF：是應用最廣的一種型式， 它常與對焊和承插焊型式配合使用， 在”歐式法蘭”中則常用在PN 1.6、PN 2.5MPa、PN 4.0MPa壓力等級； 在”美式法蘭”中， 常用在PN 2.0、PN 5.0和部分PN 10.0MPa壓力等級中。

凹凸面密封面：常與對焊和承插焊式配合使用， 在”歐式法蘭”中常用在PN 4.0、PN 6.4MPa等級中， 在”美式法蘭中不常采用。凹凸面密封面不便于墊片的更換PN≥4.0Mp的閥門上的法蘭密封面通常制成凹面。

榫槽面密封面：使用情況同凹凸面法蘭。
