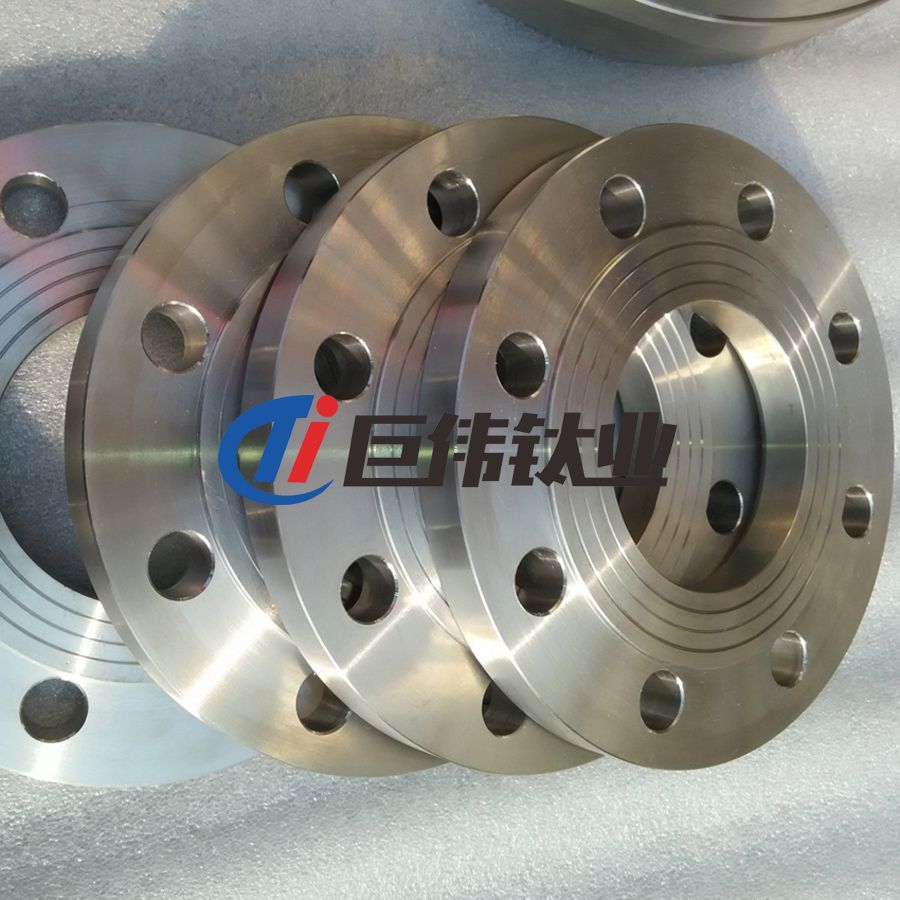

一、產品名稱: 鈦法蘭、鈦合金法蘭
材質 :TA1 TA2 TA3 TA9 TA10 TC4 TC11
材質標準:GB/T16598-2013,GB/T 25137-2010,ASTM B381
1、鈦法蘭常用材質: TA1(GR1) TA2(GR2),TA9(GR7),TA10(GR12),TC4(GR5)
純鈦法蘭:
TA1/GR1鈦法蘭(鈦含量>=99.7%)
TA2/GR2鈦法蘭(鈦含量>=99.5%)
鈦合金法蘭:
TA9/GR7鈦法蘭(鈦含量>=99.5%)
TA10/GR12鈦法蘭(鈦含量>=99.5%)
2、鈦法蘭形式/鈦法蘭連接種類:
板式平焊鈦法蘭-(PL)
帶頸平焊鈦法蘭-(SO)
帶頸對焊鈦法蘭-(WN)
鈦法蘭蓋/鈦盲板-(BL)
承插焊鈦法蘭-(SW)
螺紋鈦法蘭-(TH)
壓力容器鈦法蘭
船用鈦法蘭/船舶鈦法蘭
3、鈦法蘭常用尺寸標準:
國標 (GB/T9119 , HG/T20592 JB/T系列)
船標(GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89)
美標 (ANSI B16.5 , ANSI B16.47)
德標 (DIN系列)
日標(JIS系列)
歐標(EN1092-1)
4、鈦法蘭材質性能標準：
執行GB/T16598-2013, GB/T25137-2010, ASTM B381標準
5、物理性能和適用范圍:
TA1鈦法蘭:耐酸堿,耐高溫,抗腐蝕,延展性較好,適用于腐蝕性較強,常壓管道連接。
TA2鈦法蘭:耐酸堿,耐高溫,耐高壓,適用于腐蝕性較強,壓力較強的管道連接。
TA9鈦合金法蘭:耐高溫,耐酸堿,耐高壓,耐腐蝕,適用于各種極端環境。
TA10鈦合金法蘭:耐酸堿,耐高溫,耐高壓,耐腐蝕,尤其適用于酸堿環境強,壓力較強的管道連接。
6、常用密封面形式:RF,FF
7、非標鈦法蘭產品接受來圖定制

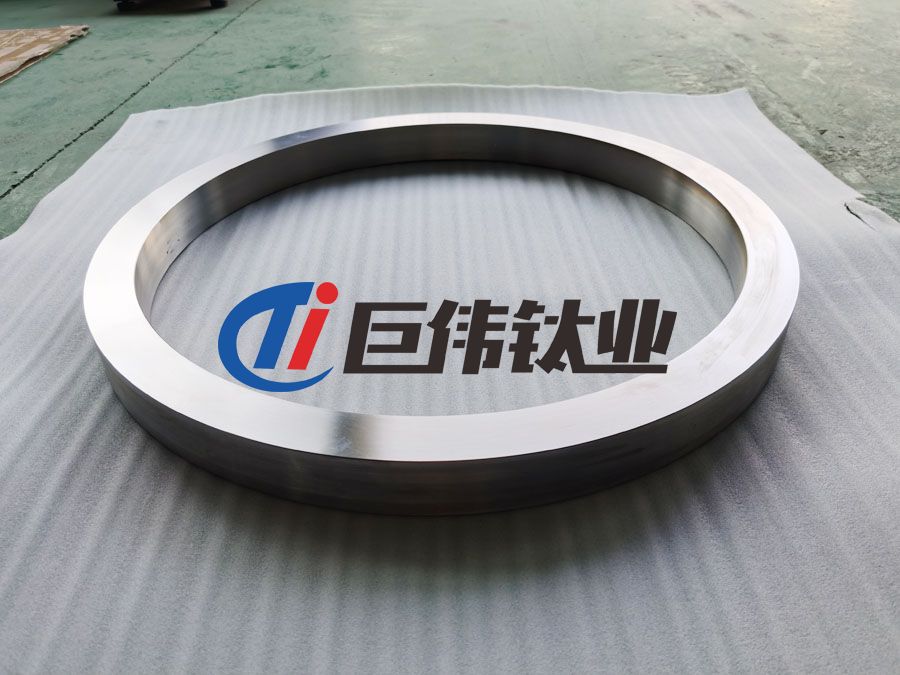

二、產品名稱：鈦環、鈦合金環、純鈦環
1、牌號、狀態、規格
| 產品名稱 | 規格 | 牌號 | 執行標準 |
| 外徑 | 內徑 | 截面高度 | 環材厚度 |
| 鈦餅 | 150~300 |
| 35~140 |
| TA1、TA2、 TA5、TA6、TA9、TA10、TA15、TA19、TC1、TC2、TC4、TC11 | ASTM B381 AMS4928 GB/T16598-1996
GB/T 25137 |
| 300~500 |
| 35~150 |
|
| 500~1000 |
| 40~300 |
|
| 鈦環 | 200~400 | 100~300 | 35~120 | 40~150 |
| 400~700 | 150~500 | 40~160 | 40~250 |
| 700~900 | 300~700 | 50~180 | 40~300 |
| 900~1500 | 400~900 | 70~250 | 40~400 |
注：經雙方協商可以供應其他規格或型式的產品。
2、尺寸允許偏差
環外徑 | 偏差 | 環內徑 | 偏差 | 截面高度 | 偏差 |
| 200~400 | +3-1 | 100~300 | +1-3 | 35~120 | +3-1 |
| >400~700 | +4-2 | 150~500 | +2-4 | 40~160 | +4-2 |
| >700~900 | +5-3 | 300~700 | +3-5 | 50~180 | +5-3 |
| >900~1300 | +6-3 | 400~900 | +3-6 | 70~250 | +6-3 |
3、室溫力學性能
牌號 | 截面積 cm2 | 室溫力學性能，不小于 |
| 抗拉強度 σb,MPa | 規定殘余伸長應力 Σr0.2MPa | 伸長率δ% | 斷面收縮率ψ% |
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 |
| TA2 | 440 | 320 | 18 | 35 |
| TA3 | 540 | 410 | 15 | 30 |
| TA9 | 370 | 250 | 20 | 30 |
| TA10 | 485 | 345 | 18 | 25 |
| TC4 | 895 | 825 | 10 | 25 |
| TC11 | 1030 | 900 | 10 | 30 |
注：
1）表中非標產品，需方需要測定室溫力學性能時，指標應經雙方協商并在合同中注明。
2）需方要求測定TC4鈦合金產品高溫力學性能時，其實驗溫度及性能指標應經雙方協商并在合同中注明。

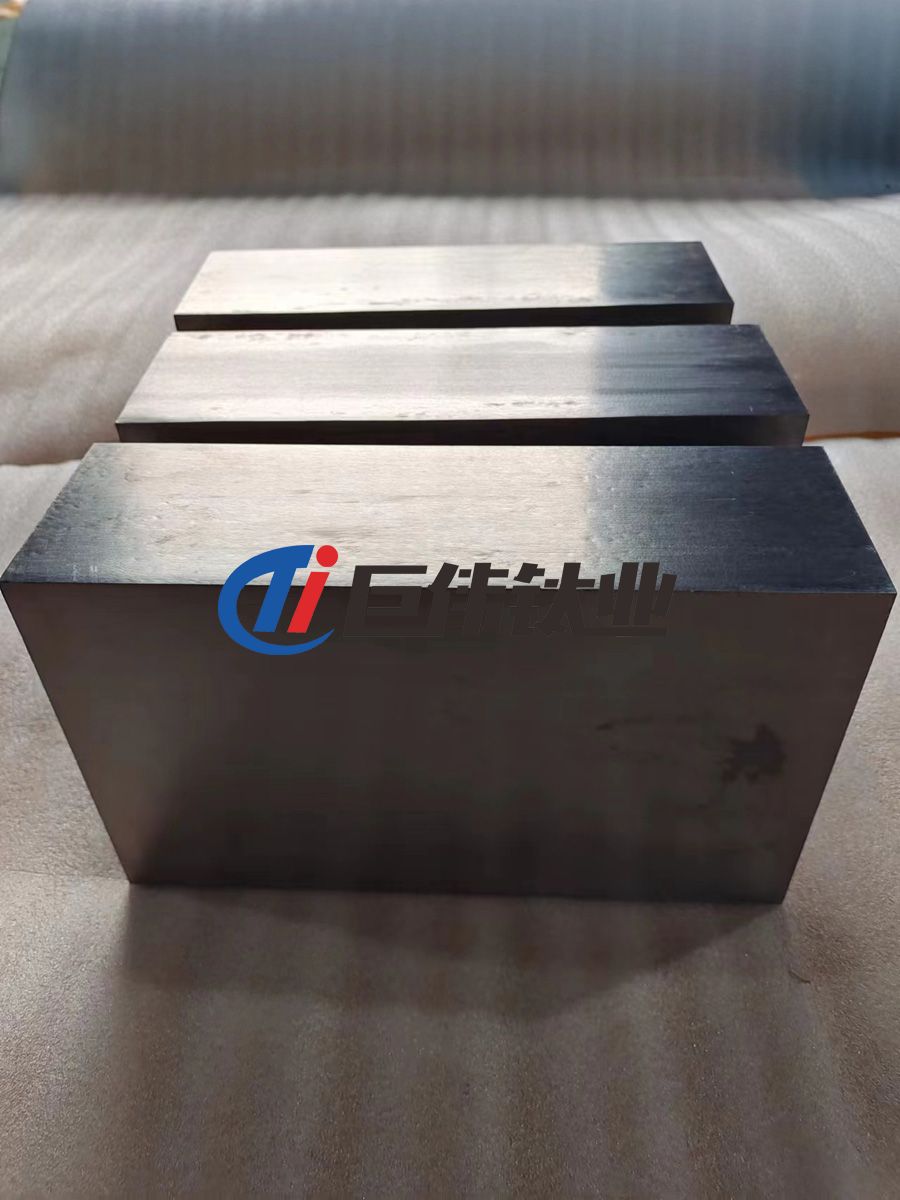

三、產品名稱：鈦合金方塊
執行標準：國標-16598、美標ASTM B381 AMS4928 GB/T 25137
材質牌號：TA1、TA2、TA9 、TA10、 TC4 (GR1、GR2、GR5、Gr7、GR9)
生產工藝：鍛造
尺寸規格：50-1500* 50-2000* L
用途：鈦合金方塊廣泛應用于航空，海洋，民用、化工設備等領域。
